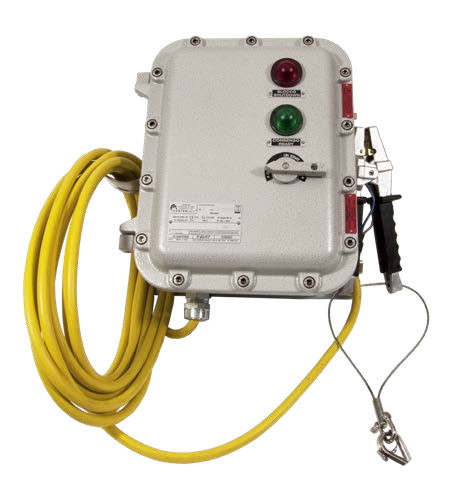

Электронная система серии GRD-4200 обеспечивает заземление цистерн и автоцистерн при перекачивании легковоспламеняющихся жидкостей, а также препятствует образованию электростатических зарядов.
В течение всей фазы загрузки и разгрузки устройство проверяет поддержание эквипотенциальности системы заземления. Электроника имеет схему защиты, которая проверяет значение сопротивления и сравнивает его с установленным параметром и, если это значение попадает в заданный диапазон, оно замыкает электрическую цепь между двумя системами, потенциал которых оказался равным. И наоборот, он отменяет разрешение на работу загрузочного насоса и закрывает заправочный клапан.
ПРЕИМУЩЕСТВА
-
зона 1, 2, 21, 22;
-
высококачественные электронные компоненты;
-
высокая стойкость к коррозии и экстремальным климатическим условиям;
-
безопасный и надежный в течении длительной эксплуатации.
Электронная система заземления GRD-4200 получила сертификат 2-го уровня безопасности (SIL) в соответствии со стандартами IEC-61508 и EN-50495, что гарантирует способность системы выполнять свою функцию безопасности.
Cortem Group наносит на свою продукцию неперемещаемую голографическую защитную этикетку с уникальным буквенно-цифровым кодом аутентификации, чтобы бороться с незаконной продажей подделок и гарантировать подлинность своей продукции. Несоблюдение международных стандартов вызывает серьезные риски как для окружающей среды, так и для тех, кто ежедневно работает на заводах.
СФЕРЫ ИСПОЛЬЗОВАНИЯ
-
нефтеперерабатывающие заводы;
-
химические и нефтехимические заводы;
-
наземные установки;
-
речные и морские установки;
-
нефтеналивные и разгрузочные понтоны;
-
сельское хозяйство;
-
склад топлива и горюче-смазочных материалов;
-
100% продукт Cortem.
СЕРТИФИКАЦИОННЫЕ ДАННЫЕ
| Классификация | Группа II | Категория 2GD |
| Установка: EN60079.14 | зона 1 - зона 2 (газ) | зона 21 - зона 22 (пыль) |

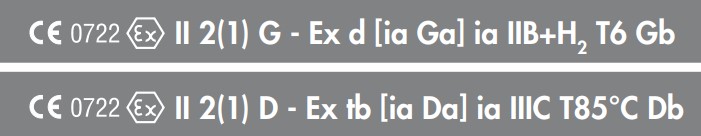

| Исполнение: |  |
|

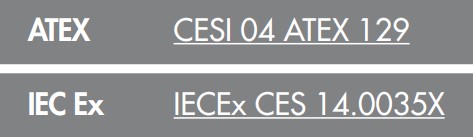

| Сертификат: |  |
|
| Нормы: | CENELEC EN 60079-0: 2012, EN 60079-1: 2007, EN 60079-11: 2012, EN 60079-31:2009
и европейская директива 2014/34/UE. IEC 60079-0: 2011, IEC 60079-1: 2007, IEC 60079-11: 2011, IEC 60079-31: 2008 директива RoHS 2002/95/CE. |
|
| Класс температур: | 85°C (T6) | |
| Температура рабочей среды: | -20°C +55°C | |
| Степень защиты: | IP66 |
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Корпус и крышка | из алюминиевого сплава с низким содержанием меди |
| Прокладка | силикон, устойчивый к кислотам, углеводородам и высоким температурам, помещенный между корпусом и крышкой |
| Табличка с сертификатом: | заклепка из алюминия на крышке |
| Винты: | из нержавеющей стали |
| Винт заземления: | нержавеющая сталь М6. Внутренние и внешние по отношению к корпусу и на крышке, в комплекте с кронштейнами против проворачивания |
| Фиксирующие штанги: | электролитически оцинкованная сталь |
| Ручка на кришке: | из окрашенного алюминия |
| Световые индикаторы: | поликарбонат, устойчивый к ударам и ультрафиолетовому излучению |
| Краска: | полиэстер Ral 7035 (светло-серый) |
| Световые индикаторы: | поликарбонат, устойчивый к ударам и ультрафиолетовому излучению полиэстер Ral 7035 (светло-серый) |
| Коррозионная стойкость: | стандартный алюминиевый сплав Cortem. Прошел испытания, необходимые стандартам EN60068-2-30 (циклы «горячая-влажность») и EN60068-2-11 (испытание в солевом тумане). |
| Входы: | 2 х 3/4". В комплекте с кришкой PLG2G |
| Кабельный сальник: | для неармированного кабеля, с внутренним уплотнением, резьба Ø 3/4” ISO7/1. |
| Кабель: | желтый с масло- и химически стойким резиновым покрытием. Подходит для высоких механических нагрузок. Длина 8 метров. |

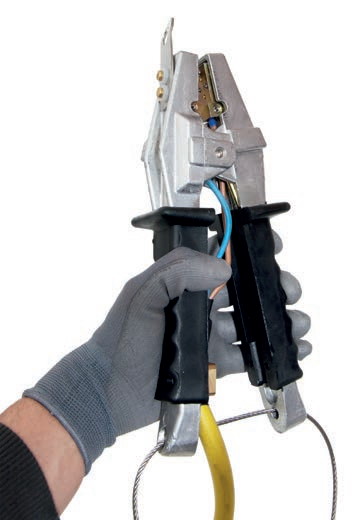

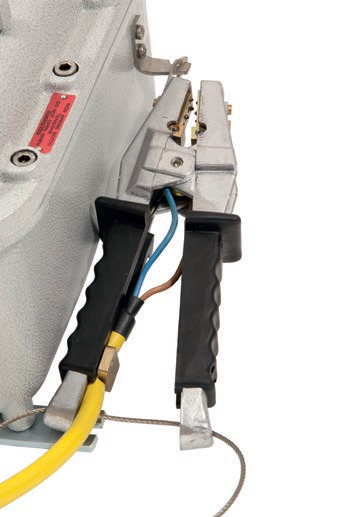

| Плоскогубцы: | биполярные, литые, из алюминия, с неопреновыми ручками, губки со стальными наконечниками, саморазъединяющиеся. Просвет - 16 мм. |
| Кронштейн держателя захвата: | из нержавеющей стали. |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение: 230/110 В переменного или 24 В постоянного тока.
Номинальная частота: макс. 50/60 Гц.
| GRD-4200 | ||
| Состояние | Блок | Согласован |
| Ток: | 12 mA | 24 mA |
| Мощность: | 1,64 W | 4,32 W |
| Коэффициент мощности: | 0,57 | 0,82 |
| GRD-4200/110 | ||
| Состояние | Блок | Согласован |
| Ток: | 22 mA | 45 mA |
| Мощность: | 1,52 W | 4,18 W |
| Коэффициент мощности: | 0,62 | 0,84 |
| GRD-4200/24 | ||
| Состояние | Блок | Согласован |
| Напряжение | 24 Vac \ 24 Vdc | 24 Vac \ 24 Vdc |
| Ток: | 64 mA \ 24 mA | 64 mA \ 24 mA |
| Мощность: | 1,64 W \ 4,32 W | 1,64 W \ 4,32 W |
| Коэффициент мощности: | 0,57 \ 0,82 | 0,57 \ 0,82 |
АКСЕССУАРЫ / СПЕЦИАЛЬНЫЕ ДОПОЛНЕНИЯ
Кабельный сальник.
Цанга PMT-B2.

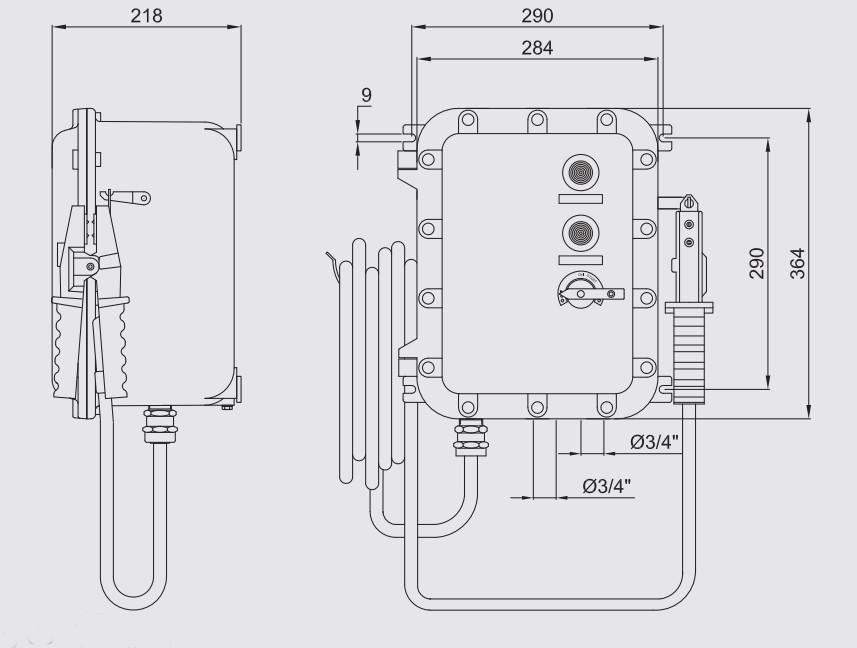

ГАБАРИТНЫЙ ЧЕРТЕЖ
Размеры в мм.
ТАБЛИЦА ВЫБОРА
| Код | Питание | Номинальная частота | Вес, кг |
| GRD-4200 | 230 В | 50 - 60 Гц | 20 |
| GRD-4200/110 | 110 В | 50 - 60 Гц | 20 |
| GRD-4200/24 | 24 В постоянный | 0 / 50 - 60 Гц | 20 |
СОЕДИНИТЕЛЬНЫЙ ЗАЖИМ
АКСЕССУАРЫ ПО ЗАПРОСУ И ЗАПЧАСТИ
| Вид | Описание | Модель | Код | Легенда |
 |
Специальный переключатель | GRD... | SEA10X2/12EZ16R |  |
 |
Логика управления | GRD-4200 / GRD-4200/110 / GRD-4200/24 | LC-4200S / LC-4200S/110 / LC-4200S/24 | |
 |

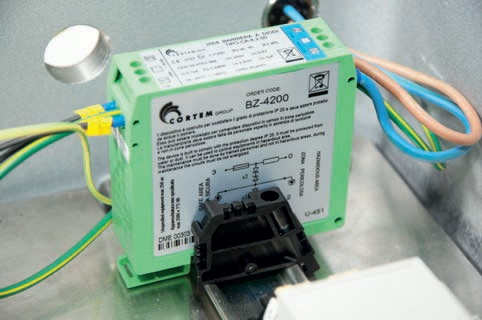

Стабилитрон | GRD... | BZ-4200 | |
 |
Зажим заземления | GRD... | PZCC-4209 | |
 |
Желтый кабель, 8 м | GRD... | NSSHOU-02X2,5 | |
 |
Оградительный кабельный сальник | GRD... | NAVB2NB |  |

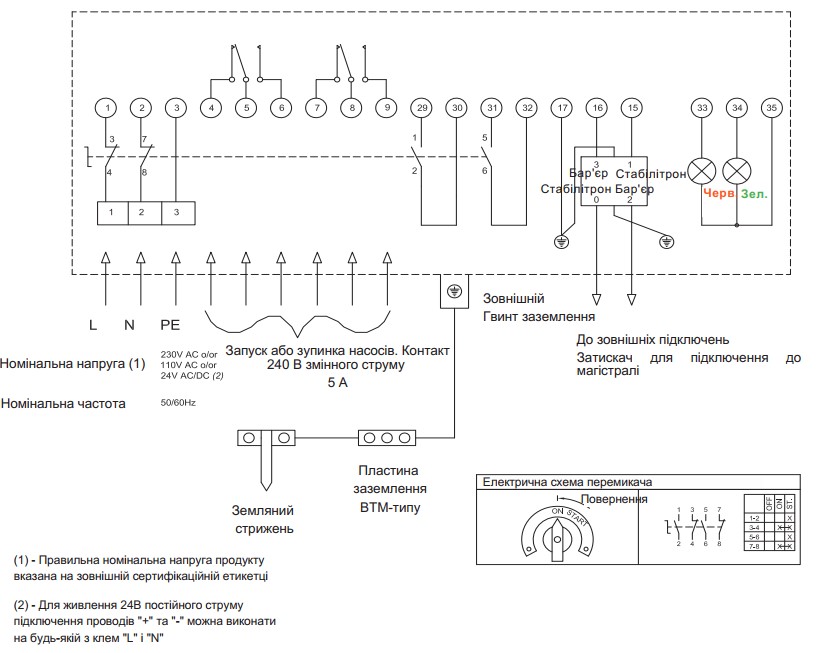

ЭЛЕКТРИЧЕСКАЯ СХЕМА

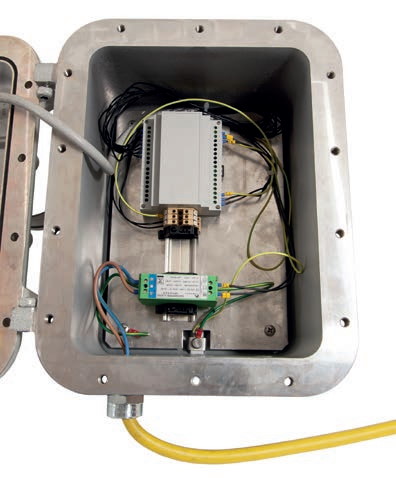

ВНУТРЕННИЙ ВИД GRD-4200
Стоимость: стоимость уточняйте
