Клапаны Газовые Скоростные

Скоростные клапаны для СУГ – отводная, ограничительная, запорно-предохранительная арматура для выравнивания избыточного дифференциального давления. Название связано с тем, что скоростной газовый клапан реагирует на скорость потока среды, его еще называют клапаном переизбытка потока.

Принцип действия скоростных клапанов для СУГ

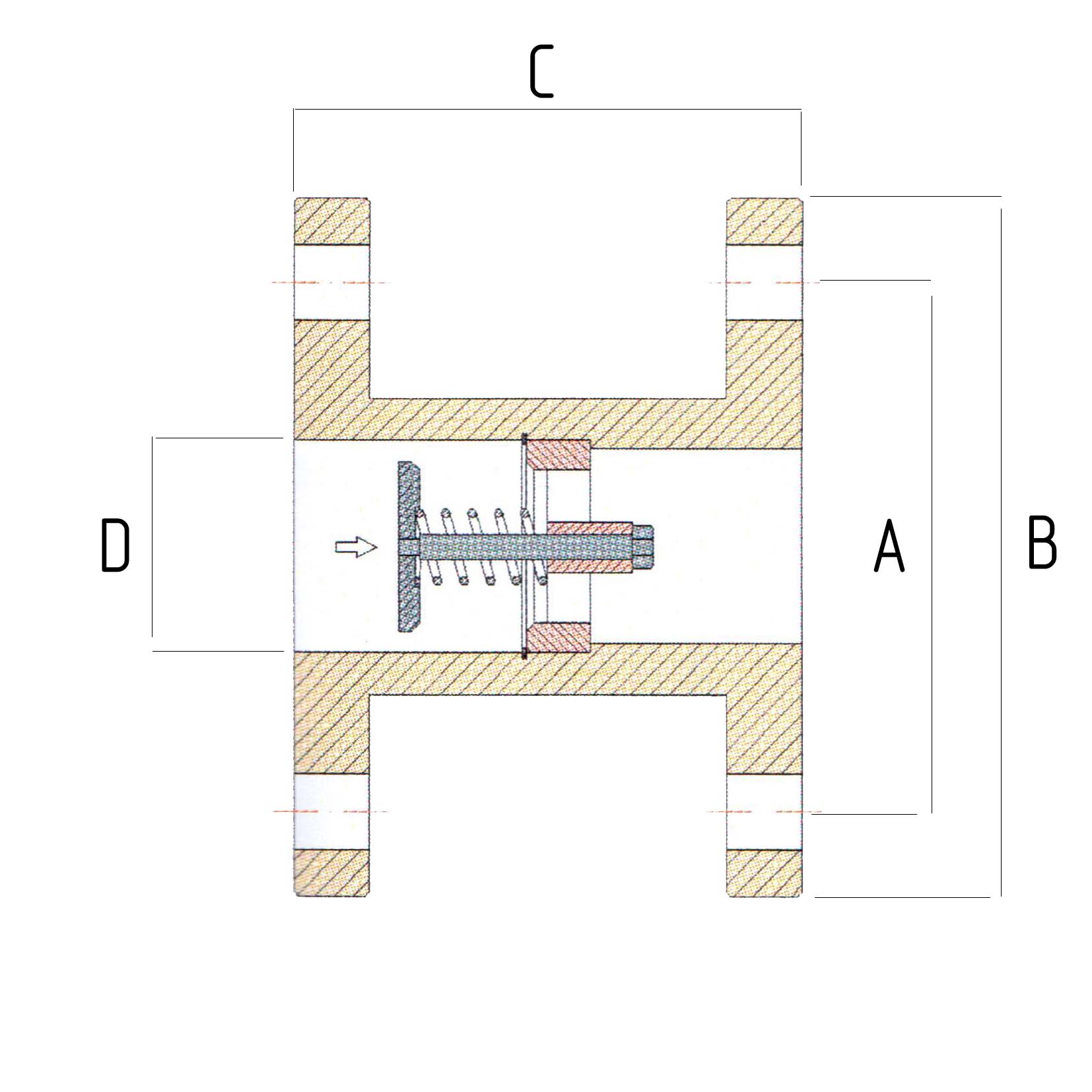

В норме, когда разница давлений на входе и выходе не превышает заданных параметров, скоростной газовый клапан открыт и обеспечивает движение потока при наполнении резервуара или сливе, отводе газовой смеси из него. При аварийном повышении давления с одной стороны от клапана скорость потока транспортируемой через него среды возрастает. Как только она превышает заданный в настройках скоростного газового клапана порог, тот закрывается, отсекает шланг, рукав, трубопровод от резервуара до выравнивания давления. Когда давление по обе стороны клапана выравнивается, он открывается автоматически, движение потока возобновляется.

Некоторые модели срабатывают в случае разрыва сливного рукава, повреждения трубопровода, минимизируют утечку сниженного газа из поврежденных коммуникаций в окружающую среду.

Разновидности клапанов газовых скоростных

Скоростной газовый клапан, в зависимости от модели, может устанавливаться:

• на стационарных резервуарах для хранения сжиженного газа или автоцистернах для их транспортировки;

• в трубопроводах.

Существуют модели с возможностью установки как на трубопроводах (чаще всего в обвязке насоса), так и на газгольдерах, цистернах. Скоростные клапаны для СУГ с установкой непосредственно в резервуар подразделяются на:

• донные, монтируются в нижнюю часть емкости, отводят жидкую фазу;

• клапаны для работы с паровой фазой, устанавливаются в крышке люка.

Ряд моделей может использоваться для работы с жидкой и паровой фазами, в зависимости от места установки и ориентации входного отверстия. Клапаны могут иметь резьбовое или фланцевое соединение, монтироваться к фланцам, присоединительным патрубкам резервуаров, есть межфланцевые модели для трубопроводов.

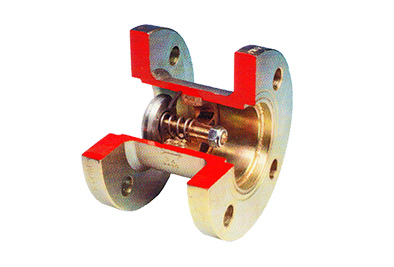

«Тестрайт» предлагает купить скоростные клапаны для СУГ итальянского бренда COPRIM, предназначенные для установки на резервуары. Все модели выполнены в стальном корпусе с фланцевым соединением, проходят испытание давлением 40 бар, представлен широкий выбор типоразмеров.
