Шаровый межфланцевый кран ALFA 10H.P.

Шаровой кран МЕЖФЛАНЦЕВЫЙ ALFA 10H.P. PN 63-100 (бар)

Кран Alfa
Основные параметры:

  • Класс давления PN 63-100 ANSI 600

  • DN 10-100

  • Тип присоединения: стяжное, межфланцевое

Конструкция:

  • Полнопроходной

  • Цельный корпус

  • Плавающий шар

  • Антистатическое устройство

  • Антивыбивная конструкция

Дополнительные возможности:

  • Специальное V-образное уплотнение для повышения герметичности

  • Удлинение рычага

  • Удлинение штока

  • Криогенное исполнение

  • Пожаробезопасная конструкция

  • Заполнение застойных зон над шаром

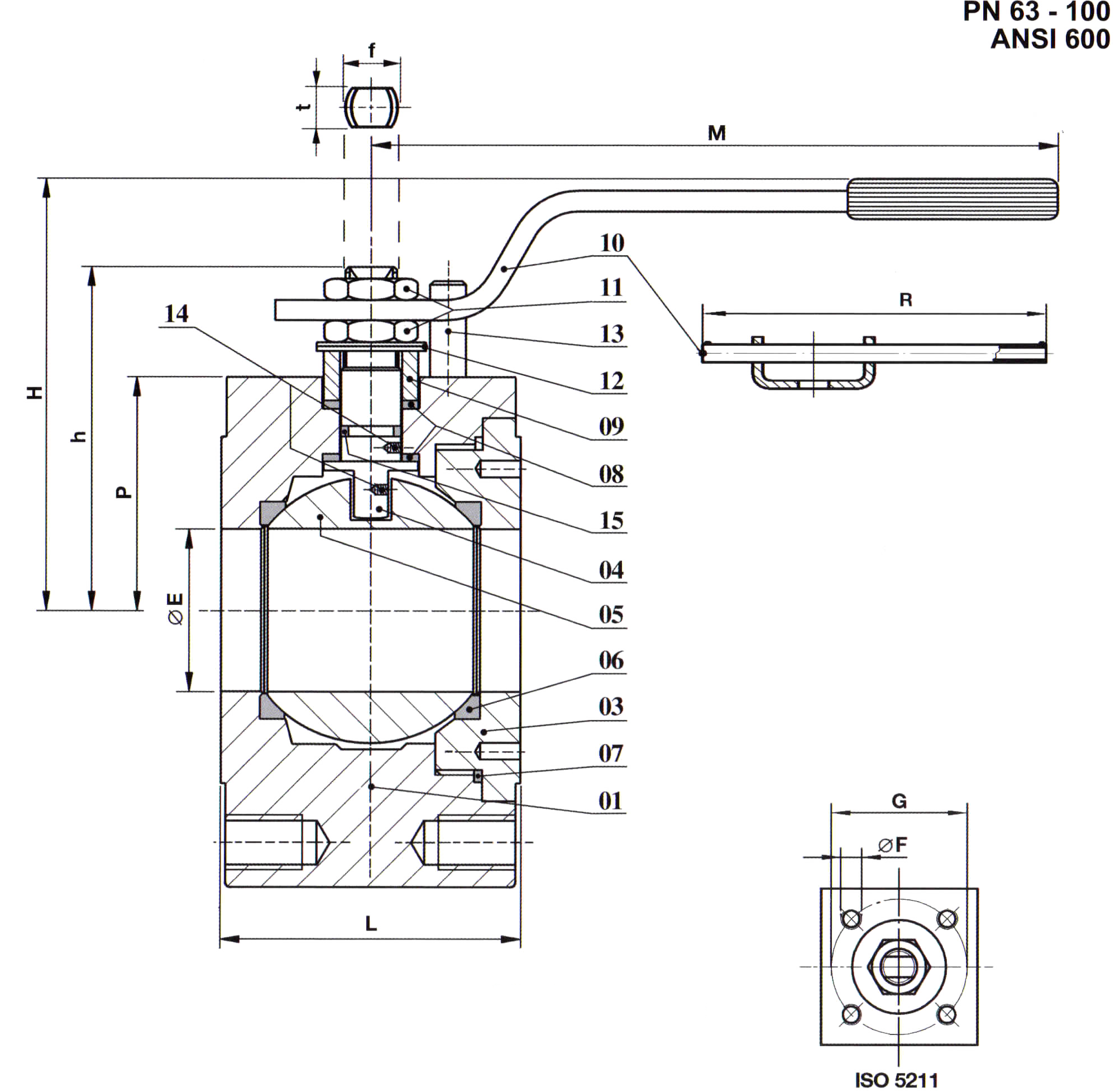

Габариты и присоединительные размеры
DN 10 15 20 25 32 40 50 65 80 100
" 3/8" 1/2" 3/4" 1" 1.1/4" 1.1/2" 2" 2.1/2" 3" 4"
E 14 14 19 24 29 38 48 64 76 95
L 55 55 60 65 75 85 100 125 150 185
M/R 150/- 150/- 150/- 275/- 275/- 380/- 380/- 440/500 440/500 -/800
H 84 84 87 102 105 125 134 169 174 231
h 52 52 54 75 78 104 110 136 141 175
P PN63 33 33 36 51 53 65 75 95.5 105 115
P PN100 33 33 36 51 53 65 75 95.5 105 115
P ANSI600 - 33 36 51 53 65 75 85.5 95 121.5
f/t 10/6 10/ 10/6 16/10 16/10 22/14 22/14 30/18 30/18 45/30
кг 2.5 2.5 5 6 9 10 19 31 40 67
ISO 5211 F03 F03 F03 F05 F05 F07 F07 F10 F10 F14
F M5 M5 M5 M6 M6 M8 M8 M10 M10 M16
G 36 36 36 50 50 70 70 102 102 140
01 Корпус ATSM A105 ASTM A479 F307 ASTM A479 F316
03 Корпусный элемент ASTM A105 ASTM A479 F304 ASTM A479 F316
04 Шток AISI 410 ASTM A479 F316
05 Шар ASTM A479 F304 ASTM A479 F316
06 Уплотнение шара R.P.T.F.E. / P.T.F.E. + A.M.
07 Прокладка P.T.F.E. + Графит P.T.F.E.
08 Шайба P.T.F.E. + Графит P.T.F.E.
09 Крышка сальника CF9SMnPb36 UNI 4838 (гальваниз.) ASTM A479 F304
10 Рычаг Fe37 UNI 7070 (гальваниз.)
11 Гайка/Контргайка 6S UNI 3740 (гальваниз.)
12 Пружинная шайба 50CrV4 UNI 3545 (гальваниз.)
13 Ограничитель 8.8 UNI 3740 (гальваниз.)
14 Антистатическое устройство ASTM A479 F316
15 Кольцо штока Viton
