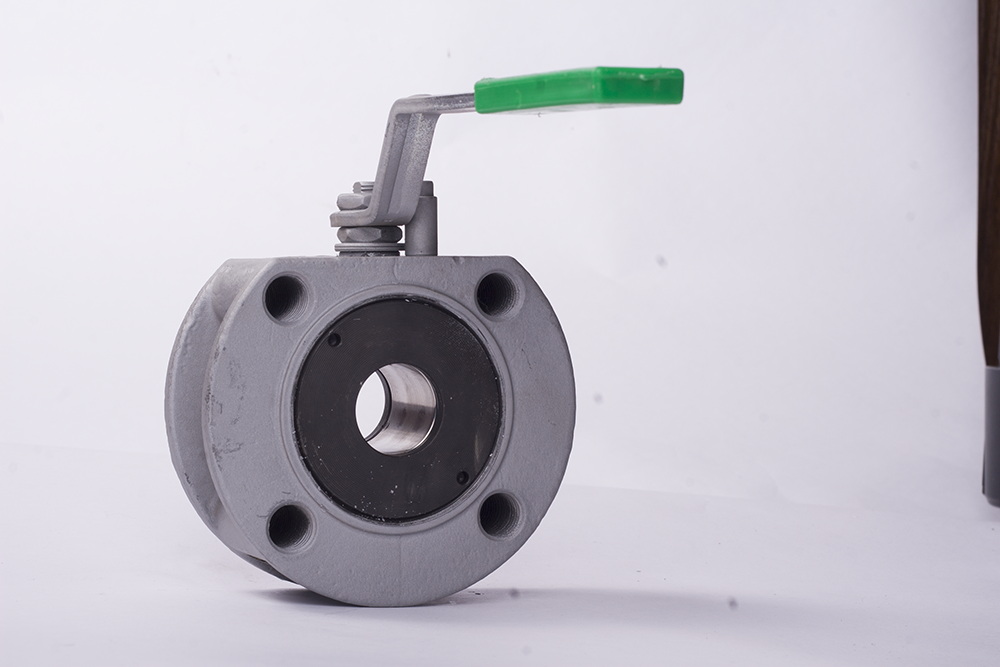

Шаровый межфланцевый кран ALFA 10N

Шаровый кран МЕЖФЛАНЦЕВЫЙ Alfa 10N PN 10-40 (бар)

Кран Alfa
Основные параметры:

  • Класс давления PN 10-40 ANSI 150

  • DN 10-200

  • Тип присоединения: стяжное, межфланцевое

Конструкция:

  • Полнопроходной

  • Цельный корпус

  • Плавающий шар

  • Антистатическое устройство

  • Антивыбивная конструкция

Дополнительные возможности:

  • Специальное V-образное уплотнение для повышения герметичности

  • Удлинение рычага

  • Удлинение штока

  • Криогенное исполнение

  • Пожаробезопасная конструкция

  • Заполнение застойных зон над шаром

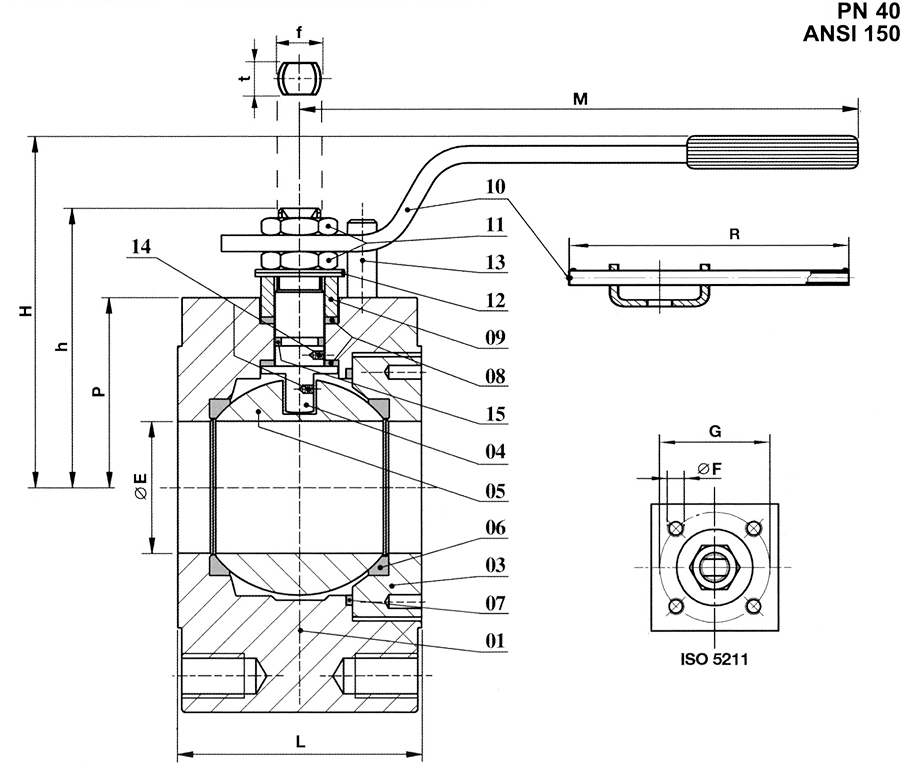

Габариты и присоединительные размеры
DN 10 15 20 25 32 40 50 50 65 80 100 100 125 150 200
" 3/8" 1/2" 3/4" 1" 1.1/4" 1.1/2" 2" 2" 2.1/2" 3" 4" 4" 5" 6" 8"
E 14 14 19 24 29 38 48 48 64 76 95 Смотрите
ALFA 10NF
L 36 36 39 43 51 63 70 83 107 120 152
M / R 150/- 150/- 150/- 185/- 185/- 275/- 275/- 275/- 380/- 380/- 440/500
H 84 84 87 95 99 118 126 126 143 149 185
h 52 52 54 69 72 95 101 101 122 127 151
P 33 33 36 43 48 63 68.5 68.5 82 88.5 103
f/t 10/6 10/6 10/6 12/8 12/8 16/10 16/10 16/10 22/14 22/14 30/18
Кг 1.5 1.5 2 2.7 4 6.5 9 10 17 20.5 22
ISO 5211 F03 F03 F03 F03 F03 F05 F05 F05 F07 F07 F10
F M5 M5 M5 M5 M5 M6 M6 M6 M8 M8 M10
G 36 36 36 36 36 50 50 50 70 70 102
Артикул - 3.08.01 3.08.02 3.08.03 3.08.04 3.08.05 3.08.06 3.08.06 3.08.07 3.08.08 3.08.09
01 Корпус ASTM A105 ASTM A479 F304 ASTM A479 F316
03 Муфта/Штуцер ASTM A105 ASTM A479 F304 ASTM A479 F316
04 Шток AISI 410 ASTM A479 F316
05 Шар ASTM A479 F304 ASTM A479 F316

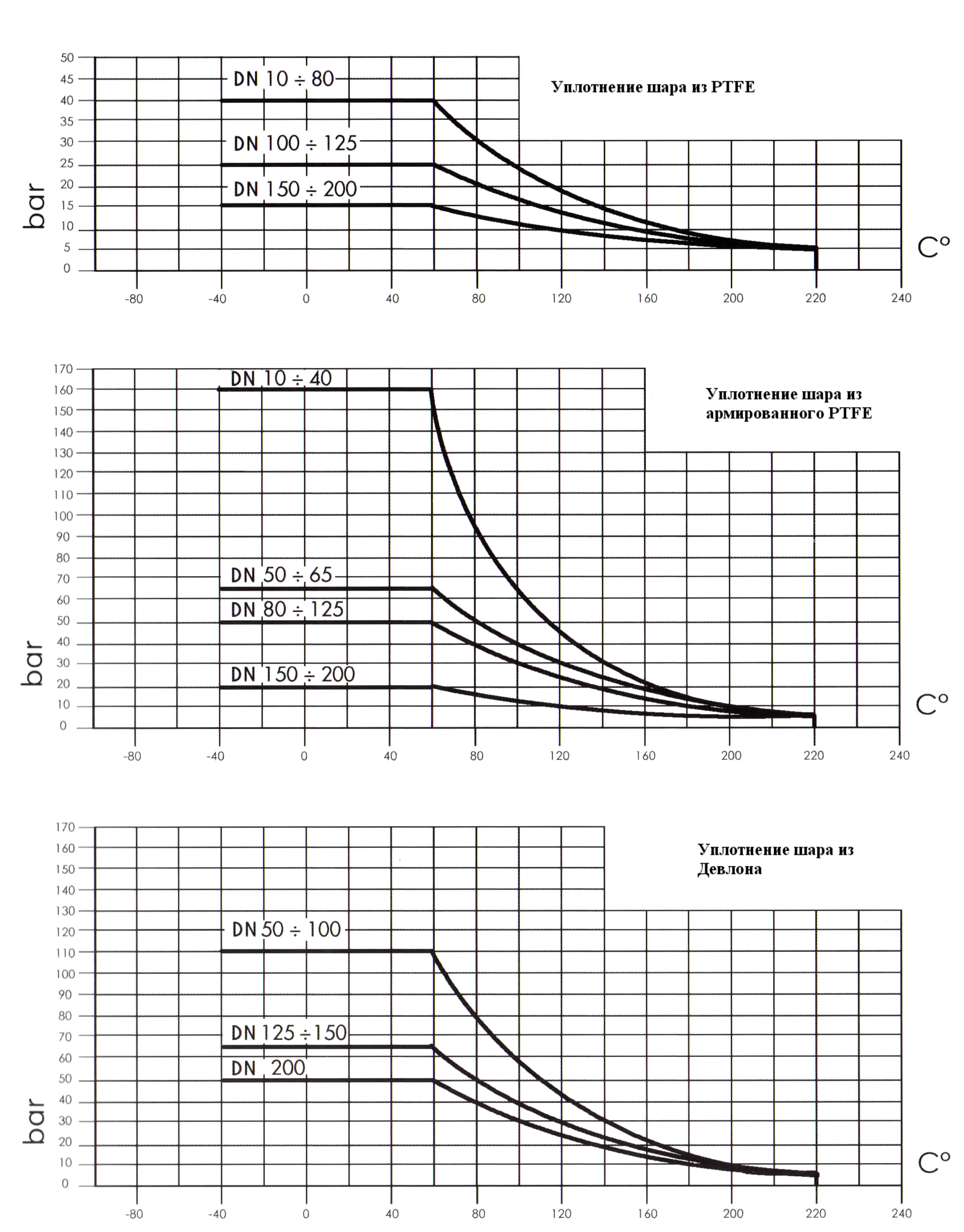

06 Уплотнение шара P.T.F.E. / R.P.T.F.E.
07 Прокладка P.T.F.E. + Графит P.T.F.E.
08 Шайба P.T.F.E. + Графит P.T.F.E.
09 Крышка сальника CF9SMnPb36
UNI 4838 (гальваниз.) 		ASTM A479 F304
10 Рычаг Fe37 UNI 7070 (гальваниз.)
11 Гайка/Контргайка 6S UNI 3740 (гальваниз.)
12 Пружинная шайба 50CrV4 UNI 3545 (гальваниз.)
13 Ограничитель 8.8 UNI 3740 (гальваниз.)
14 Антистатическое устройство ASTM A479 F316
15 Кольцо штока Viton

Стоимость: стоимость уточняйте
