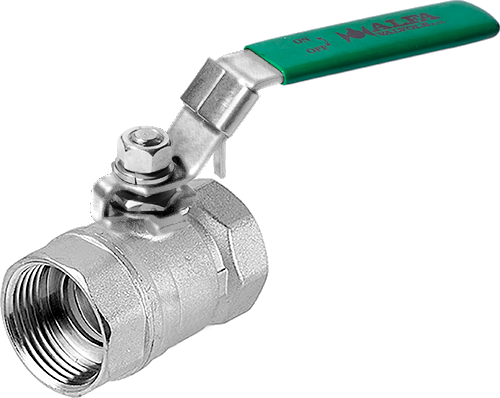

Шаровой кран ALFA K20R PN 63 (бар)
Основные параметры:
-
Класс давления PN 63 1000 p.s.i.
-
DN 6-50
-
Тип присоединения: резьбовое, приварное
Конструкция:
-
Полнопроходной или с зауженным проходом
-
Плавающий шар
-
Антистатическое устройство
-
Антивыбивная конструкция
Дополнительные возможности:
-
Удлинение рычага
-
Удлинение штока
-
Отверстие в шаре для выравнивания давления
-
Пожаробезопасная конструкция
-
Заполнение застойных зон над шаром
| DN | 06 | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| " | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1.1/4" | 1.1/2" | 2" |
| E | 5 | 7 | 9.1 | 12.5 | 16 | 20 | 25 | 32 |
| L | 40 | 46 | 58 | 61 | 73.5 | 78 | 85 | 102 |
| M | 70 | 80 | 92 | 92 | 115 | 115 | 127 | 127 |
| H | 34 | 35 | 44 | 46 | 51 | 58 | 66 | 72 |
| Кг | 0.07 | 0.12 | 0.2 | 0.3 | 0.5 | 0.7 | 0.95 | 1.5 |
| 01 | Корпус | ASTM A216 WCB | ASTM A351 CF8M |
|---|---|---|---|
| 03 | Муфта/Штуцер | ASTM A216 WCB | ASTM A351 CF8M |
| 04 | Шток | AISI 316 | |
| 05 | Шар | ASTM A351 CF8M | |
| 06 | Уплотнение шара | P.T.F.E | |
| 07 | Прокладка | P.T.F.E | |
| 08 | Шайба | P.T.F.E | |
| 08a | Прокладка штока | P.T.F.E | |
| 09 | Крышка сальника | AISI 304 | |
| 10 | Рычаг | AISI 304 | |
| 11 | Гайка/Контргайка | AISI 304 | |
| 11b | Упорное кольцо | AISI 304 | |
| 54 | Фиксатор положения рукоятки | AISI 304 | |
Стоимость: стоимость уточняйте
