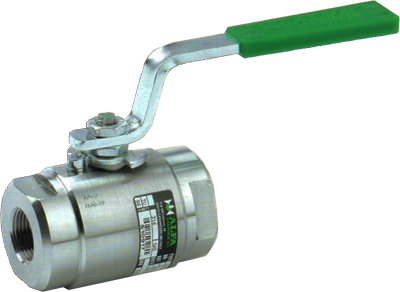

Муфтовый шаровый кран ALFA 20T

Основные параметры:

• Класс давления 800-1500 lb

• DN 6-50

• Тип присоединения: резьбовое, приварное

Конструкция:

• Полнопроходной или с зауженным проходом

• Плавающий шар

• Антистатическое устройство

• Антивыбивная конструкция

Дополнительные возможности:

• Удлинение рычага

• Удлинение штока

• Отверстие в шаре для выравнивания давления

• Пожаробезопасная конструкция

• Заполнение застойных зон над шаром

Габариты и присоединительные размеры

Alfa 20T
DN	6	10	15	20	25	32	40	50
"	1/4"	3/8"	1/2"	3/4"	1"	1.25"	1.1/2"	2"
"E	10	10	14	19	24	29	38	48
L (GAS/NPT)	65	65	73	90	98	104	125	154
L (B.W./S.W.)	140	140	140	152	165	178	190	216
D	41,5	41,5	49,5	57,5	69	73,5	89	104
M	145	145	150	150	180	180	275	275
H	53,5	53,5	78	82	78	82	102	110
h	40	40	50	52	63	66	78	85
f/t	8 / 5.7	8 / 5.7	10 / 6	10 / 6	12 / 8	12 / 8	16 / 10	16 / 10
Кг GAS-NPT /Кг SW-BW	0.7 / 1	0.7 / 1	1 / 1.1	1.5 / 1.9	2 / 2.8	2.7 / 3.7	4.7 / 5.6	7 / 8.2

Стоимость: стоимость уточняйте
